1. 定義：
輪輻式傳感器，外觀為圓盤型，中心承載凸臺與外環底座之間由多根對稱輻條彈性體連接，形似車輪輻條而得名。
輪輻式傳感器憑借獨有的圓盤輻條彈性結構，成為拉壓雙向測力、抗偏載工況的核心選型。在國內市場中，國產傳感器可覆蓋常規普通工況，但高精度、高疲勞、高低溫 / 真空 / 水下特種工況，德國 ME KR系列、英國 AML DSCC系列 兩大進口系列憑借百年技術積淀，成為高端項目的首選。
2. 進口和國產輪輻傳感器特點對比
| 進口輪輻傳感器
| 國產輪輻傳感器
|
精度
| 精度高，非線性最高 0.02% F.S
| 精度一般，非線性通常在0.05%~0.1% F.S
|
疲勞性能
| 疲勞性強，校準周期長，長期數據一致性強，抗橫向力普遍可達 100% F.S
| 長期蠕變、溫漂等偏差，高頻疲勞性能差，多數抗橫向力僅為 40% F.S
|
響應頻率
| 固有頻率高，適合動態沖擊測試
| 固有頻率偏低
|
分辨率
| 分辨率高，最高可達： 1/250000
| 分辨率偏低
|
成本與交付
| 采購價格偏高，標準貨期較長
| 單價低廉，多有現貨、適合預算有限、低要求常規工況
|
售后
| 質量問題概率低，部分中國代理商可以直接維修
| 質量問題概率相對高一些，國內可以快速維修和更換
|
二、性價比超高的德國ME/ KR系列
德國ME提供全面的應變計、多分量、力傳感器、扭矩傳感器、放大器&儀表及客戶定制測量解決方案，德國ME以精準、耐用性和可靠性著稱，相關產品均在德國工廠開發和制造。同時ME三維和六維測量技術先驅者，受到同行業的一致好評。
1. 主要型號及參數：
型號
| KR55
| KR71
| KR111
|
力方向
| 拉&壓
| 拉&壓
| 拉&壓
|
量程范圍
| 500N~10kN
| 5kN~20kN
| 20kN~50kN
|
非線性
| 0.02%F.S
| 0.02%F.S
| 0.02%F.S
|
綜合精度
| 0.05%F.S
| 0.05%F.S
| 0.05%F.S
|
直徑
| 55mm
| 71mm
| 111mm
|
材質
| 不銹鋼
| 不銹鋼
| 不銹鋼
|
最大抗橫向力
| 100%F.S
| 100%F.S
| 100%F.S
|
出線
| 直出線纜
| M12接頭
| M12接頭
|

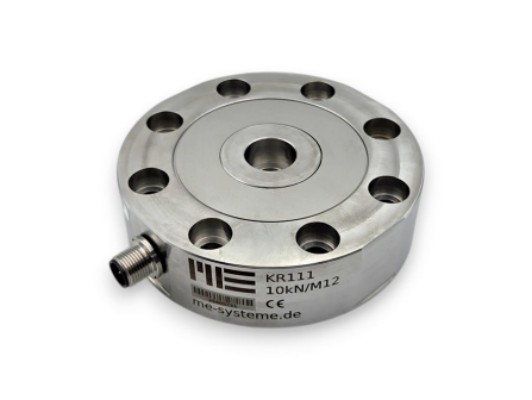

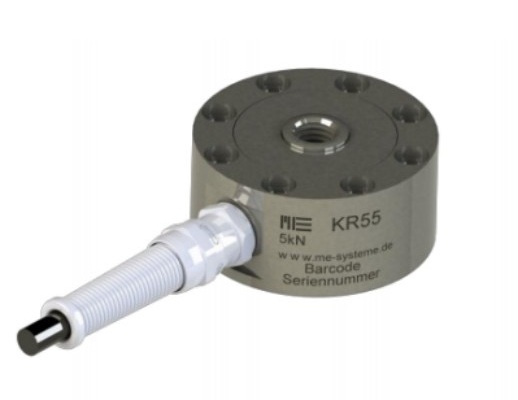

圖一：KR系列輪輻式傳感器
2. 傳感器優勢點：
德國ME的 KR系列的輪輻式傳感器具有較好的強度和剛度，能夠承受較大的橫向力，并保證測量的準確性和穩定性，具體優勢點如下：
● 性價比超高；
● 量程可選范圍：500N~50kN，適用客戶的不同用途選擇；
● KR55傳感器的尺寸小巧且精致，剛度強，可承載100%F.S的橫向力；
● KR系列的非線性和滯后性高達0.02%F.S；
● 固有頻率較高，滿足客戶對高響頻的需要；
● 不銹鋼材質，不容易生銹；
● 防護等級最高可達IP68（可選）；
● 溫度范圍：-40°C至180°C（可選）；
● 真空版本最低真空度可達：10-?mbar（可選）; ·
● 高壓版本最大工作壓力可達8bar（可選）;
● 在中國區可提供維修；
3. 主要行業應用
產品廣泛應用于航空航天、醫療技術、機器人、芯片、汽車測試、自動化、設備制造、預防性維護領域。
三、性能超越的英國AML/DSCC系列
英國AML團隊擁有超過100年的傳感器及行業應用經驗，產品廣泛用于航空航天、汽車、船舶、巖土工程、海底等行業，
1. 主要型號及參數：
型號
| DSCC標準型
| DSCC疲勞級
| DSCC高精度級
|
力方向
| 拉&壓
|
量程范圍
| 5kN~1000kN
|
非線性精度
| 0.05%F.S
| 0.05%F.S或0.03%F.S
| 0.03%F.S或0.02%F.S
|
綜合精度
| 0.05%F.S
| 0.05%F.S或0.03%F.S
| 0.03%F.S或0.02%F.S
|
疲勞壽命
| 5千萬次
| 5/10億次可選
| 5/10億次可選
|
直徑
| 107~278mm
|
材質
| 不銹鋼
| 不銹鋼
| 不銹鋼
|
最大抗橫向力
| 40%F.S
| 100%F.S
| 100%F.S
|
出線
| 航空插頭
| 航空插頭
| 航空插頭
|

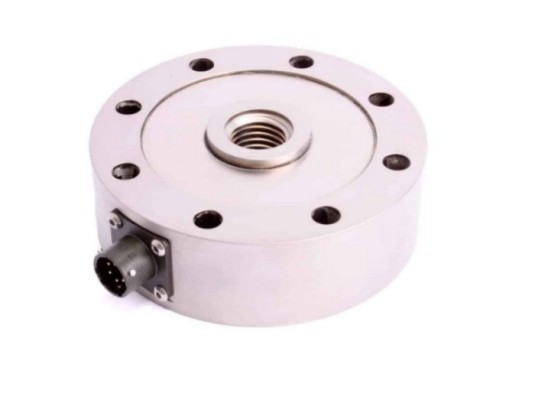

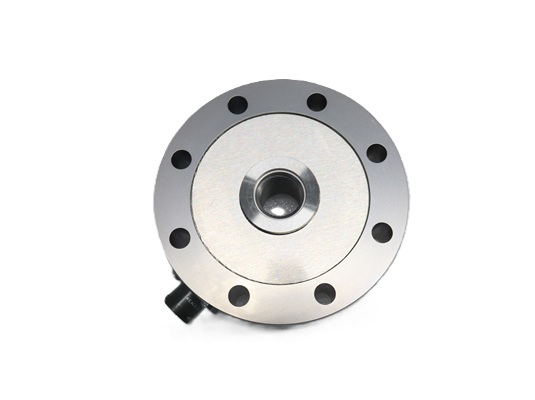

圖二：DSCC系列輪輻式傳感器
2. 傳感器優勢點：
DSCC系列的輪輻式傳感器具有超越的性能，產品具體特點如下：
● 疲勞級DSCC的疲勞壽命等級高，滿足用戶對疲勞使用的極限追求；
● 高精度DSCC的精度高，相對性價比高；
● 高頻響應，非常適合撞擊測試場景；
● 可以提供全潛式水下以及海水（防鹽霧）版本；
● 可以提供高壓版本和真空版本；
● 超高分辨率：1/250,000
● 在中國區可提供維修；
3. 主要客戶：
空中客車（英國）、英國航天、英國燃氣、Burmah Castrol、Dairy Crest、GEC、GKN、ICI、ESR科技、福特汽車公司、喬丹谷物、盧卡斯航空航天、邁凱倫汽車、NASA噴氣推進、核電、倍耐力電纜、勞斯萊斯、賽峰電氣與電力英國有限公司以及大多數英國主要水務部門。
四、總結
力值測量的精準度，決定設備測試數據與產品研發可靠性。德國 ME、英國 AML 進口輪輻式傳感器，以成熟技術、高端性能、特有定制以及全球頭部企業的項目驗證，為高端測力場景提供穩定、長效、高精度測量解決方案，是精密力學測試、高端工業裝備的首選產品之一。
